分度盤的分類

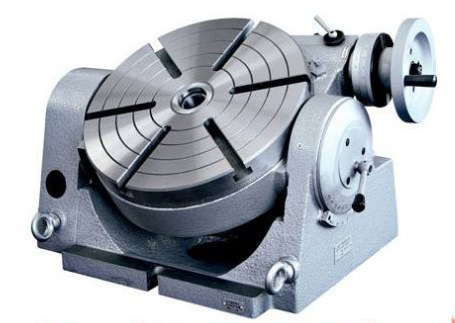

通用分度盤：最通用的。主軸可以在水平和垂直方向之間的任何角度傾斜。分度機構由分度盤和蝸輪蝸桿副組成，傳動比為1：40（見蝸輪傳動）。分度盤上有多圈不同等分的定位孔。旋轉與蝸桿相連的手柄，將定位銷插入選定的定位孔中，實現分度。當分度盤上等分孔的數量不能滿足分度要求時，可以通過蝸輪與主軸之間的齒輪互換來改變傳動比，擴大分度范圍。
半萬能分度盤：結構與萬能分度頭基本相同，但沒有交換齒輪機構，只能直接與分度盤分度，不能與銑床工作臺聯動；
均等分度盤：一般采用24個槽或孔的分度盤直接實現2、3、4、6、8、12、24分度的分度。有水平、垂直和垂直水平 3 種類型。立臥底座有兩個相互垂直的安裝面，主軸可處于水平或垂直位置。一般分度盤的分度精度一般為±60"。
