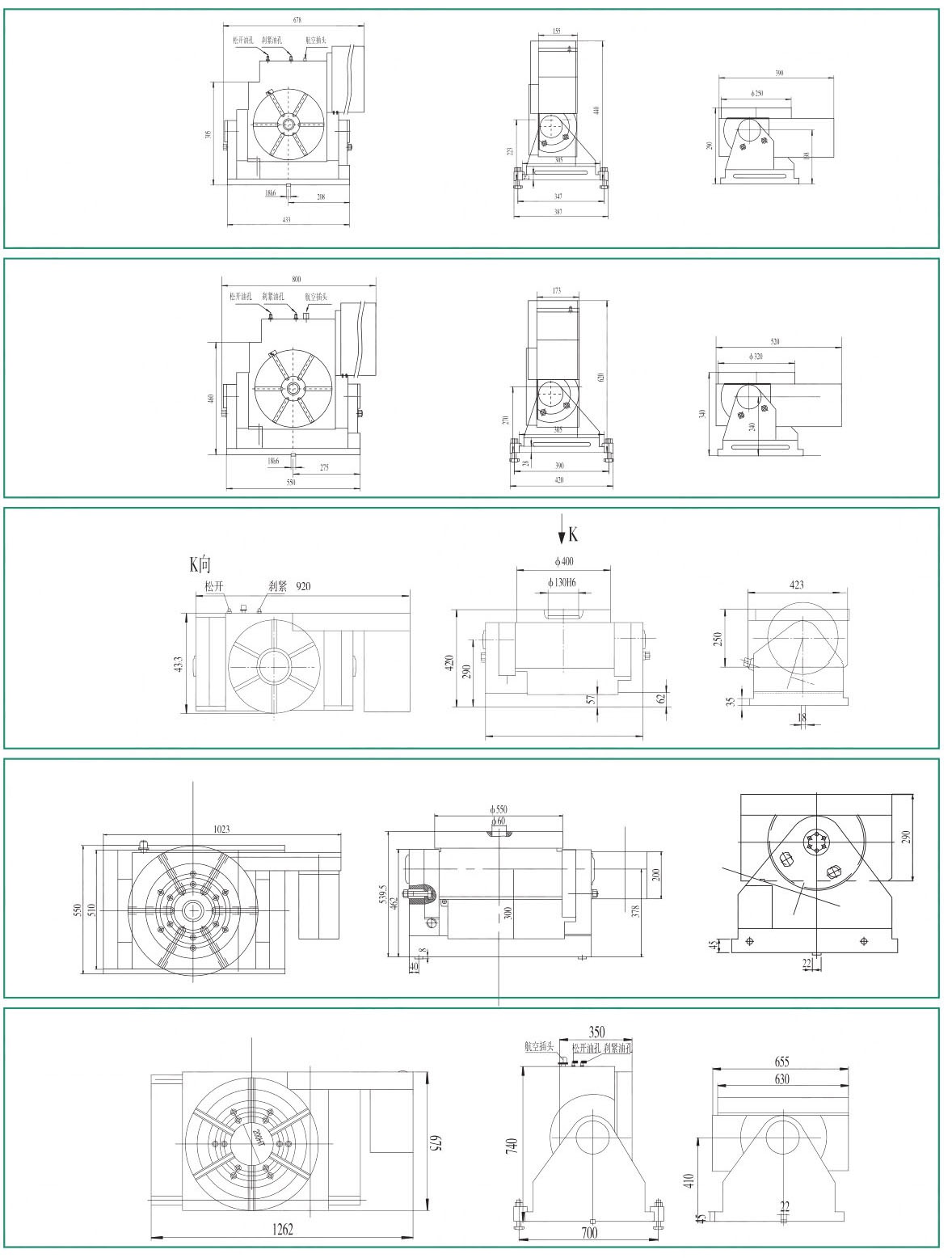

JXZT15(250-1000)系列手動可傾數控轉臺

JXZT15(250-1000)系列手動可傾數控轉臺主要用于加工中心和數控 鋒銃床上，作為主機第四回轉軸，完成工件上的任意角度的孔、 槽、平面以及曲線、凸輪等要素的加工，并可達到較高的精度。 工作臺可以手動傾斜與水平面呈0?90度內的任意角度。

No. 項目ITEMS SKT15250A SKT15320 SKT15400 SKT15500 SKT15630 SKT15800 SKT15100
1 工作臺臺面直徑Table diameter（mm） Φ250 Φ320 Φ400 Φ500 Φ630 Φ800 Φ1000
2 工作臺水平位置時臺高度                                                Table height（mm） 290 340 420 526.5 600 760
3 工作臺傾斜軸線至底面高度                                             Titting axis height（mm）                198 240 290 365 410 554
4 中心定位孔直徑Center bore diameter（mm） Φ30H7 Φ40H7 Φ130H7 Φ60H7 Φ200H7 Φ135H7 Φ165H7
5 工作臺T型槽寬度T-slot size（mm） 14 14 14 18 18 18 18
6 定位鍵寬度Locating key size(mm) 18 18 18 22 22 22 22
7 回轉蝸桿副傳動比Worm gear ratio 1:90 1:90 1:120 1:120 1:120 1:120 1:120
8 回轉總傳動比Total reduction ratio for rotating 1:180
9 可傾軸蝸桿副傳動比Worm gear ratio for tilting 1:90 1:90 1:120 1:90 1:90 1:120 1:120
10 可傾總傳動比Total reduction ratio for tilting 1:90 1:90 1:120 1:90 1:90 1:120 1:120
11 工作臺最高轉速Max speed（r/mm） 11.1 5.5
12 伺服電機（帶2000脈沖編碼器）Servo motor（optional） 扭矩Torque（N.m） ≥8 ≥8 ≥12 ≥12 ≥15 ≥22 ≥27
可匹配功率            Output pow（Kw） ≥1.0 ≥1.0 ≥1.4 ≥1.4 ≥1.4 ≥3.8 ≥3.8
13 設定最小分度單位                            Table graduation angle per pulse 0.001°
14 回轉軸傾斜范圍Tilting angle 0～90° 0～105° 0～90°
15 回轉軸靜態鎖緊力矩      Max.torque of worm gear（N.m）                           油壓（Oil）15x105Pa 1000 1800 2000 2800 （35X105Pa）4000 6000 6000
氣壓（Air）5x105Pa 300 500 650 800 1500 2000 2000
16 回轉軸                                      Rotating shalt 分度精度           Dividing accuracy ≤30° ≤25° ≤20° ≤20° ≤20° ≤15° ≤15°
重復定位精度    Repeatability accuraacy ≤6° ≤6° ≤6° ≤6° ≤4° ≤4° ≤4°
17 承載load capacity 水平Horizontal 100 300 350 500 800 1500 2000
垂直Vertical 50 100 175 300 400 650 800
